Montage der Isolierung auf Edelstahlwellrohr pro lfd Meter *Isolierung nicht enthalten*

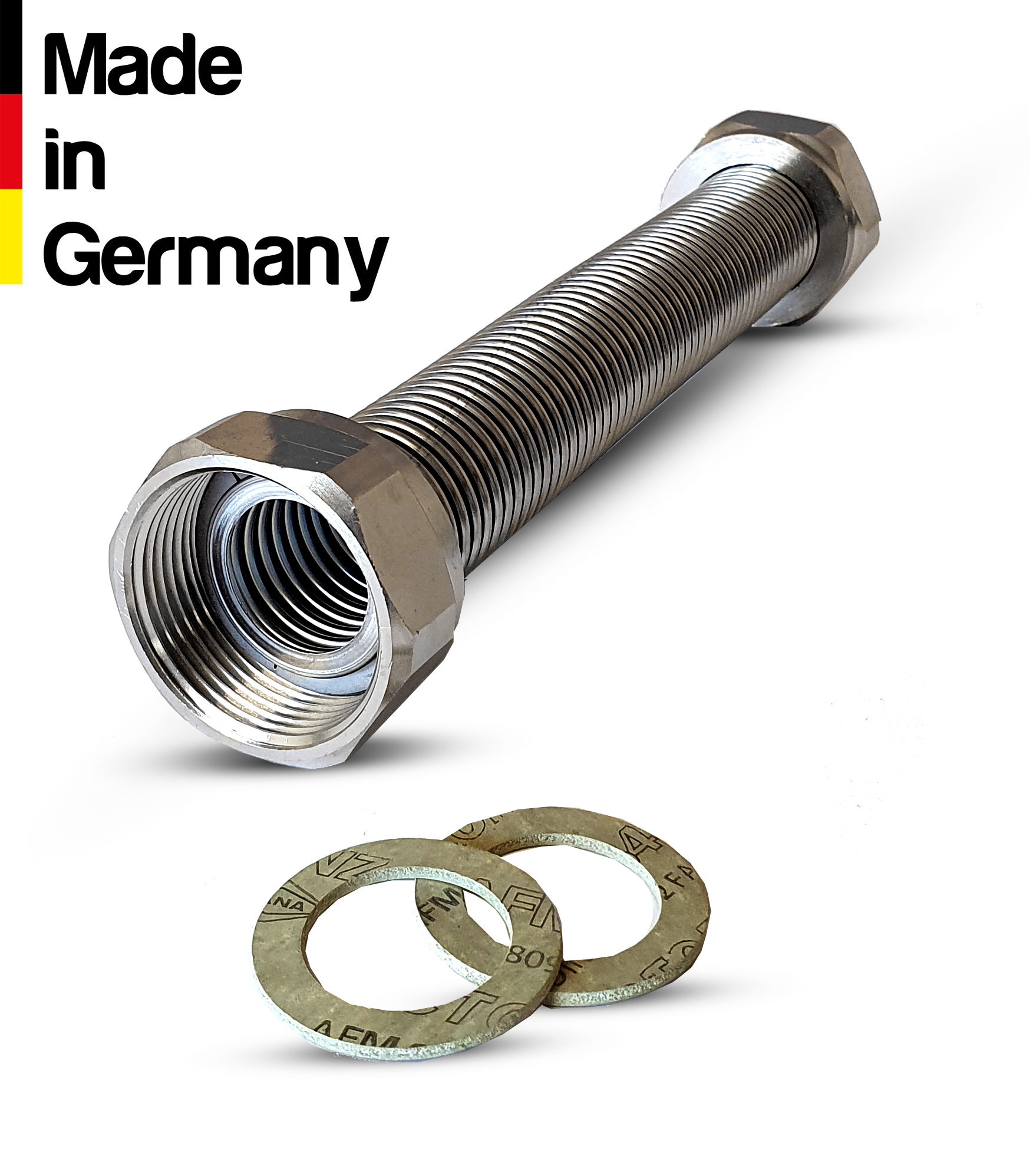

Das vormontierte Wellrohr ist die professionelle Lösung für Ihre Rohrleitungsarbeiten in den Bereichen Solar, Heizung, Sanitär und Fernwärme. Bereits vormontierte Überwurfmuttern und hochwertige Dichtungen reduzieren Montageaufwand und -zeit deutlich — anschließen und betriebsbereit. Wichtige Vorteile Schnelle Montage — Kein zusätzliches Einpressen oder Nachdichten, vormontierte Verschraubungen sparen Zeit. Passgenaue Verbindung — Überwurfmuttern und Dichtungen sorgen für sofortige Dichtigkeit. Universell einsetzbar — Geeignet für Solarthermie, Heizungsanlagen, Trinkwasserinstallationen und Fernwärme. Robust & langlebig — Hochwertige Materialien minimieren Wartungsaufwand und Betriebsunterbrechungen. Kosteneffizient — Weniger Montagezeit = geringere Arbeitskosten. Technische Details (Beispiel) MaterialKorrosionsbeständiges Wellrohr (z. B. Edelstahl / PE-Mantel) AnschlussVormontierte Überwurfmuttern mit EPDM-/NBR-Dichtungen Temperaturbereich-20 °C bis +120 °C (je nach Ausführung) NennweitenDN15 – DN100 (optionale Längen / Varianten) NormenEntspricht gängigen Installationsnormen (z. B. DIN/EN) Jetzt Angebot anfragen Technische Datenblatt anfordern FAQ F: Kann das Wellrohr direkt an Standardverschraubungen angeschlossen werden? A: Ja — dank vormontierter Überwurfmuttern passt das Wellrohr auf gängige Gewinde und Verschraubungen; prüfen Sie bitte die Nennweite. F: Sind die Dichtungen austauschbar? A: Ja — die vormontierten Dichtungen sind standardmäßig aus langlebigem EPDM/NBR und können bei Bedarf ersetzt werden. DN Rohrdurchmesser Wandstärke Edelstahlwellrohr Außendurchmesser (Ø außen) Innendurchmesser (Ø innen) Minimaler Biegeradius Zulässiger Betriebsdruck Art der Wellung Gewinde / Verschraubung DN 8 0,15 mm 11,2 mm 7,7 mm 15 mm 16 bar enge Wellung 3/8" DN 12 0,15 mm 16,2 mm 12,2 mm 19 mm 10 bar enge Wellung 1/2" DN 16 0,20 mm 20,8 mm 15,6 mm 27 mm 10 bar enge Wellung 3/4" DN 20 0,20 mm 24,9 mm 18,8 mm 30 mm 10 bar enge Wellung 1" DN 25 0,20 mm 31,2 mm 24,8 mm 39 mm 10 bar enge Wellung 1 1/4" DN 32 0,22 mm 41,1 mm 33,7 mm 49 mm 4 bar enge Wellung 1 1/2" DN 40 0,25 mm 49,6 mm 40,7 mm 58 mm 3 bar enge Wellung 2" DN 50 0,25 mm 60,3 mm 50,5 mm 69 mm 2 bar enge Wellung 2 1/2"

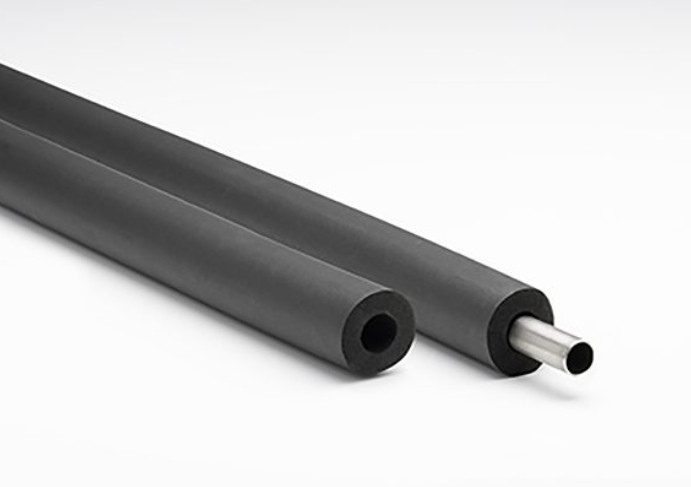

Die Größen der IsolierungDer erste Wert ist immer die Dämmstärke und der Zweite der Innendurchmesser. Das bedeutet, dass die Isolierung 19x22 für ein 22er Rohr ist und die Dämmstärke 19mm beträgt. Es ist trotzdem zu empfehlen, den Rohrdurchmesser immer etwas größer zu dimensionieren, damit sich die Isolierung leichter überschieben lässt. Bitte immer in 2-er Schritten bestellen, denn es sind immer 2m Stangen (z.B.: 2m, 4m, 6m, 8m, usw.)Isolierung Typ: AEROFLEX HTDie Rohrisolierung ist flexibel und auf Basis von EPDM.Geeignet für Hochtemperaturen im Sanitär- Solar- und Heizbereich.Bleibt selbst unter extremen Bedingungen flexibel (bis - 40 °C, eine Eigenschaft auf die viele in kalten Jahreszeiten nicht mehr verzichten möchten.FCKW und PVC frei.Eigenschaften:Die Rohrisolierung hat hohe UV beständigkeit und ist bis 175 °C einsetzbar bis -40°C flexibel.Keine Edelstahlversprödung und keine Kupferkorrision (nach DIN1988/Teil7)Lambda 0,040bei 40 °C (EnEV)Die isolierung ist selbstverlöschend, leitet kein Feuer und tropft nicht ab.TIPP!Die richtige Isolierung für Solaranlagen!Es ist dringend darauf zu achten, dass die Verrohrung von Solaranschlussleitungen unbedingt mit temperaturfester und UV-beständiger Isolierung gedämmt werden muss.Es ist immer wieder festzustellen, dass trotz ausführlicher Hinweise Standard-Isoliermaterial eingesetzt wird. Standard-Isoliermaterial kann wegschmelzen und verliert damit die komplette Wärmedämmwirkung. Nachisolierungsarbeiten erfordern oftmals zusätzlich hohen Kostenaufwand und erneuten Materialeinsatz. Andere Größen und Längen auf Anfrage lieferbar.

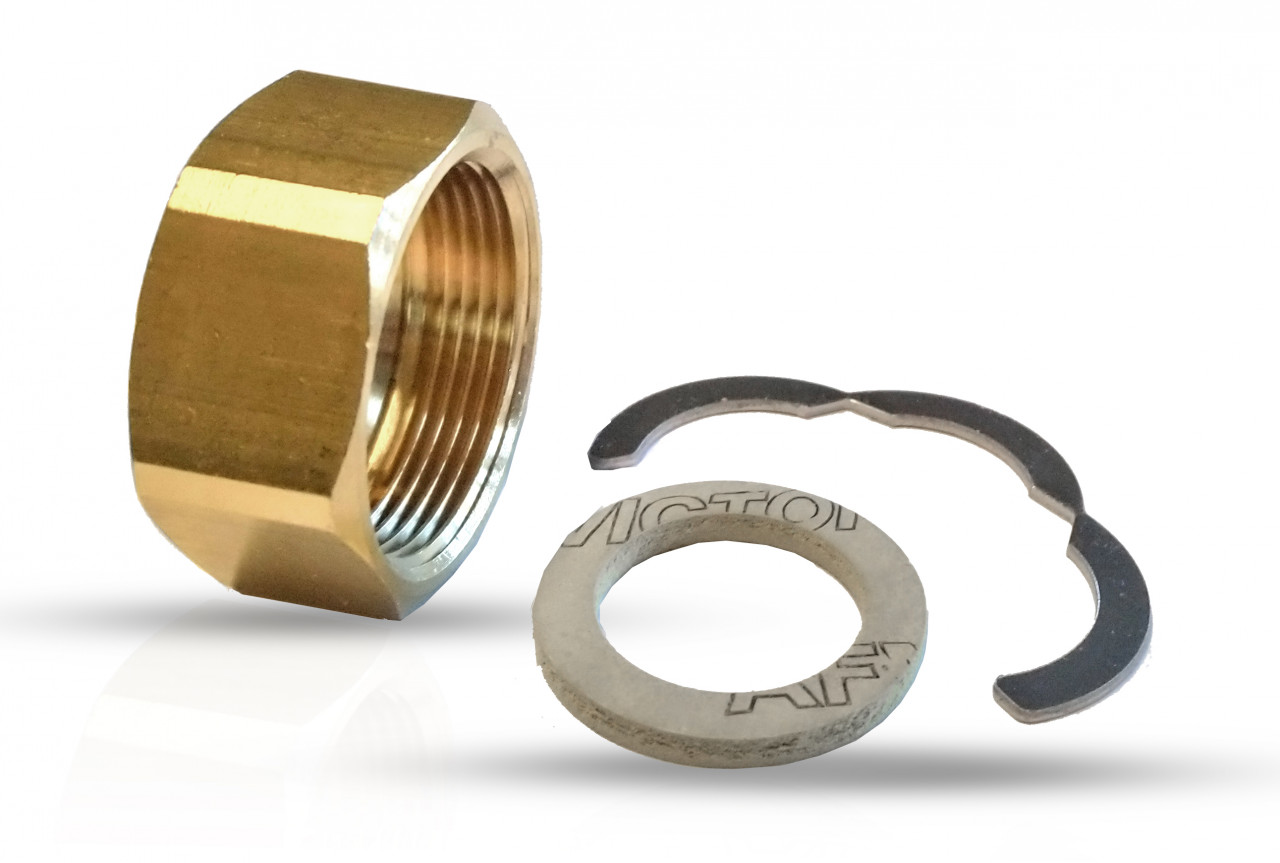

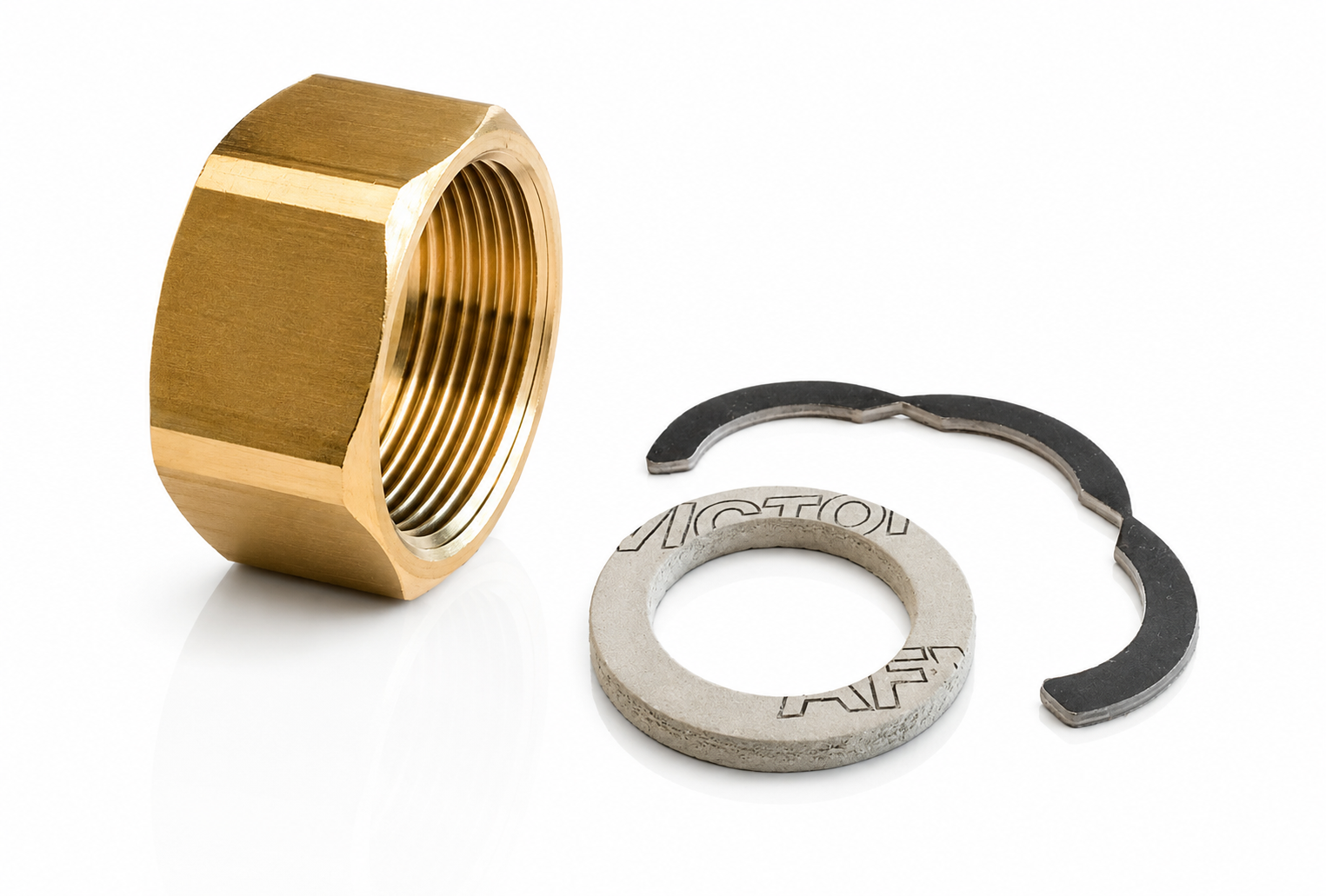

Überwurfmutter Messing vernickelt Spezialring / Klemmring / Einlegering Flachdichtung AFM34/2 (bis 250°C) Material: Messing vernickeltBeschreibung: Hochwertiges Verschraubungsset bestehend aus einer Messing Überwurfmutter, einem Edelstahl Spezialring und einer extrem hochwertigen Flachdichtung aus AFM34/2. Montage: Schneiden Sie die benötige Länge mit einem Rohrschneider ab. Setzen Sie die Überwurfmutter auf das Edelstahlwellrohr, danach Flanschen Sie das Edelstahlwellrohr mit dem passenden Schlagwerkzeug. Beachten Sie bitte das die Überwurfmutter vorher angebracht werden muss, da sich diese nach dem Flanschen nicht mehr über das Edelstahlwellrohr schieben lässt. Nun können Sie den Spezial / Einlegering um die 1. Wellung montieren. Legen Sie nun die Flachdichtung hinein und verschrauben das Edelstahlwellrohr an der gewünschte Stelle. Und so funktioniert's

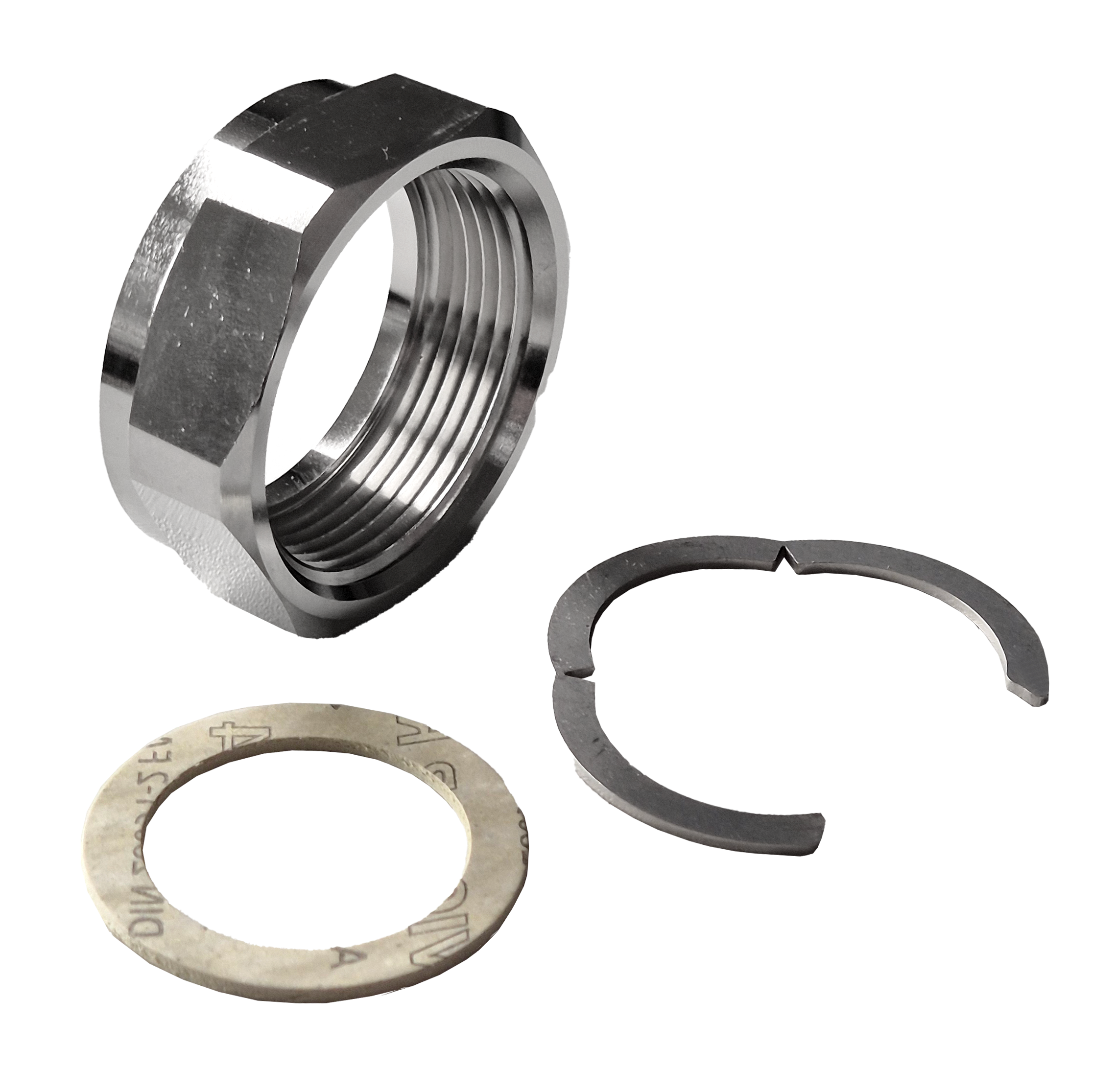

Überwurfmutter Messing vernickelt Spezialring / Klemmring / Einlegering Flachdichtung AFM34/2 (bis 250°C) Material: Messing vernickelt Beschreibung: Hochwertiges Verschraubungsset bestehend aus einer Messing Überwurfmutter, einem Edelstahl Spezialring und einer extrem hochwertigen Flachdichtung aus AFM34/2. Montage: Schneiden Sie die benötige Länge mit einem Rohrschneider ab. Setzen Sie die Überwurfmutter auf das Edelstahlwellrohr, danach Flanschen Sie das Edelstahlwellrohr mit dem passenden Schlagwerkzeug. Beachten Sie bitte das die Überwurfmutter vorher angebracht werden muss, da sich diese nach dem Flanschen nicht mehr über das Edelstahlwellrohr schieben lässt. Nun können Sie den Spezial / Einlegering um die 1. Wellung montieren. Legen Sie nun die Flachdichtung hinein und verschrauben das Edelstahlwellrohr an der gewünschte Stelle. Und so funktioniert's

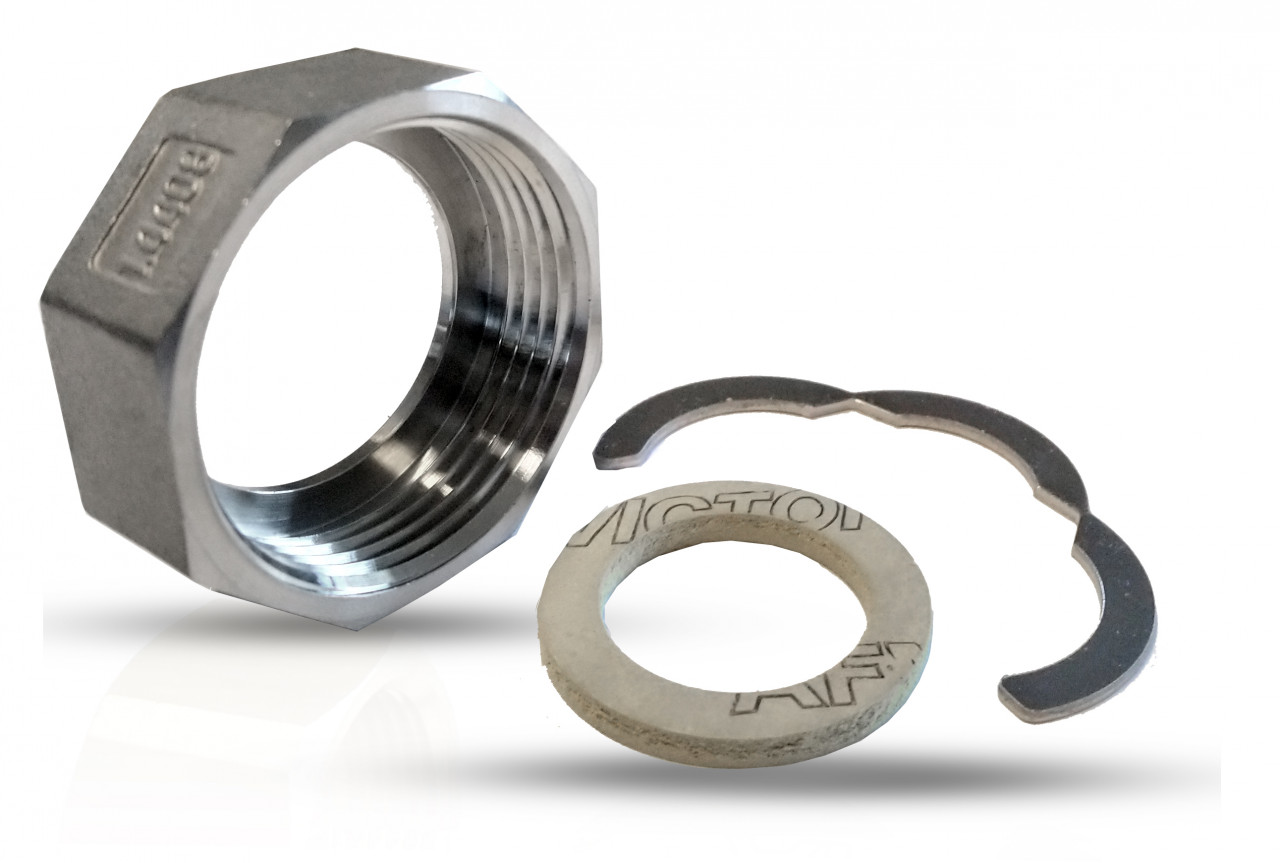

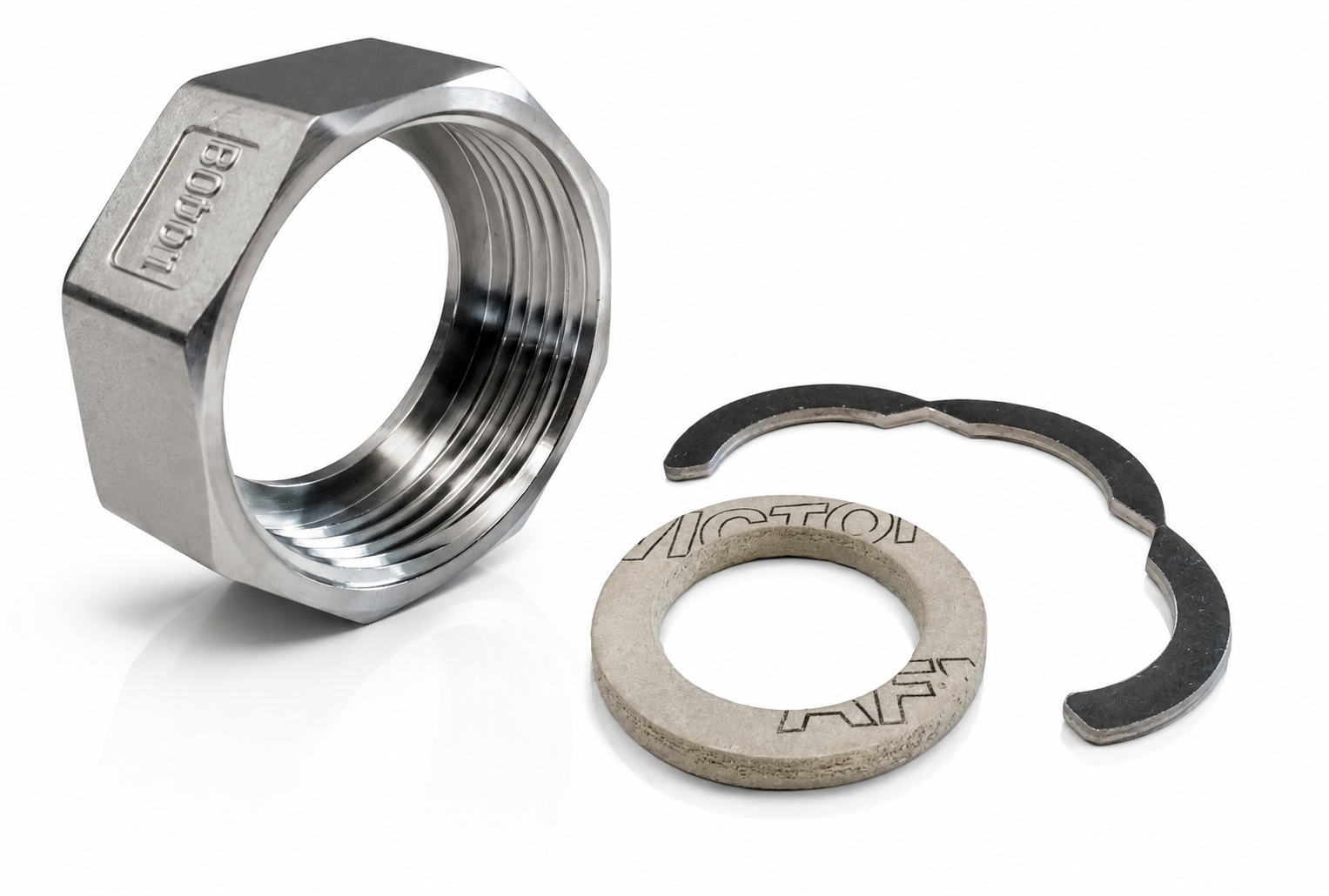

Qualitativ sehr hochwertiges Verschraubungsset für Edelstahlwellrohr, bestehend aus: 1x Überwurfmutter Edelstahl V4A, 1.4408 (AISI 316) 1x Spezialring Edelstahl 1x Flachdichtung AFM34/2 Das Verschraubungsset benötigt man zum Verbinden von Edelstahlwellrohren an Aussengewinde oder zum Verbinden von 2 Edelstahlwellrohren mit Hilfe eines flachdichtenden Doppelnippels. Alternativ zu den Verschraubungssets, bieten wir auch metallisch dichtende Schnellverschraubungen an. Bestellen Sie hierzu auch gleich unsere Edelstahl-Doppelnippel

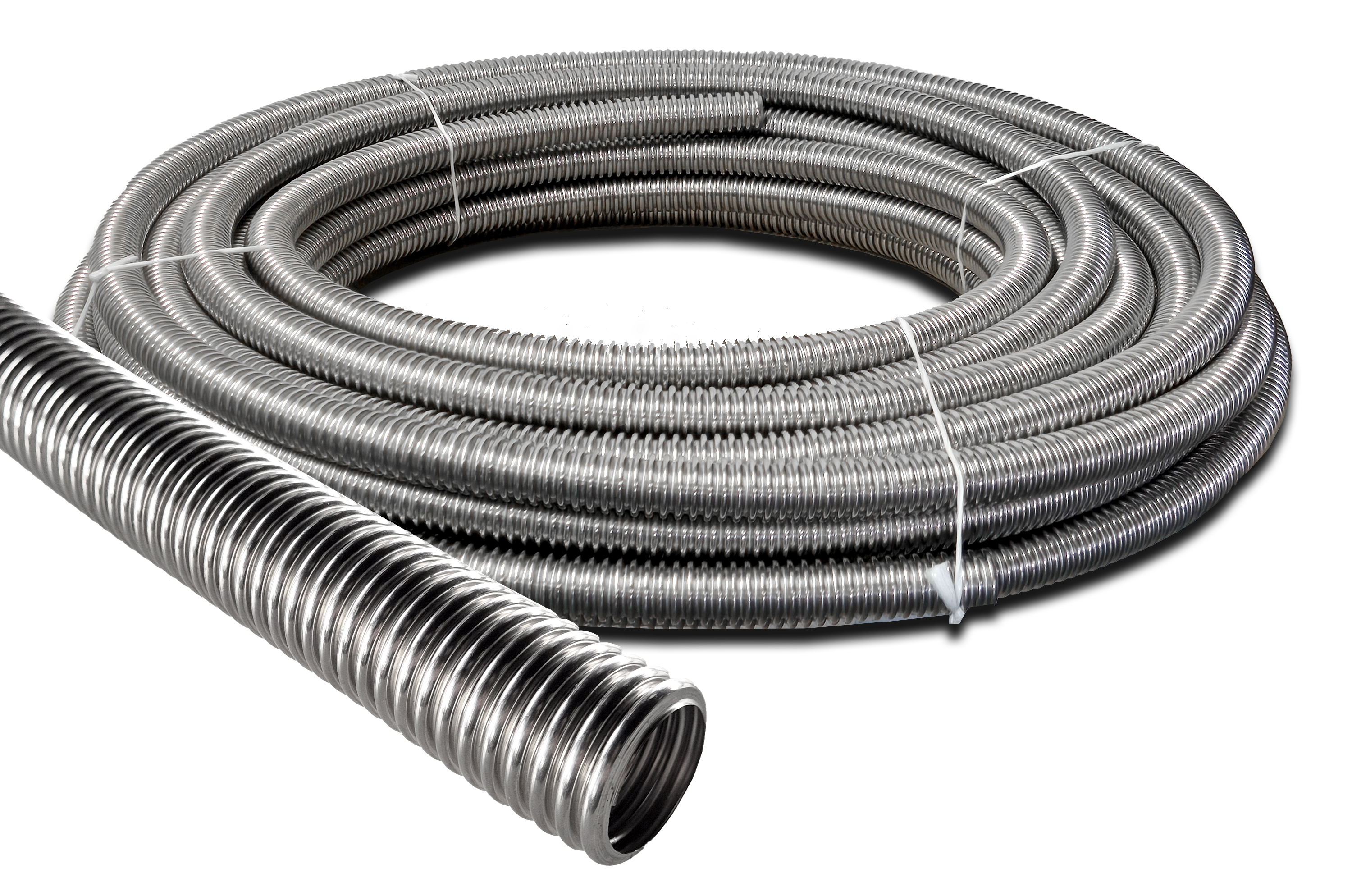

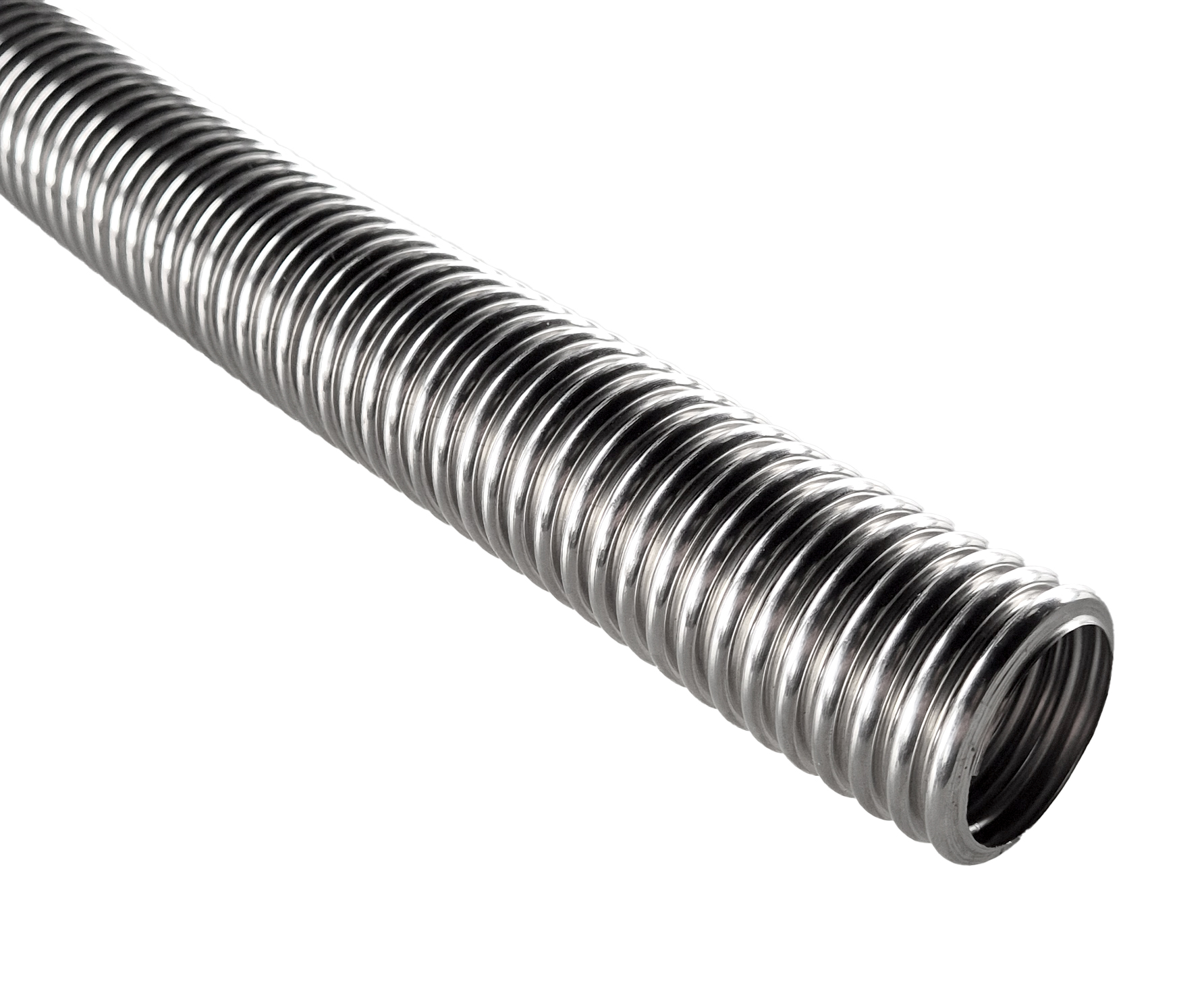

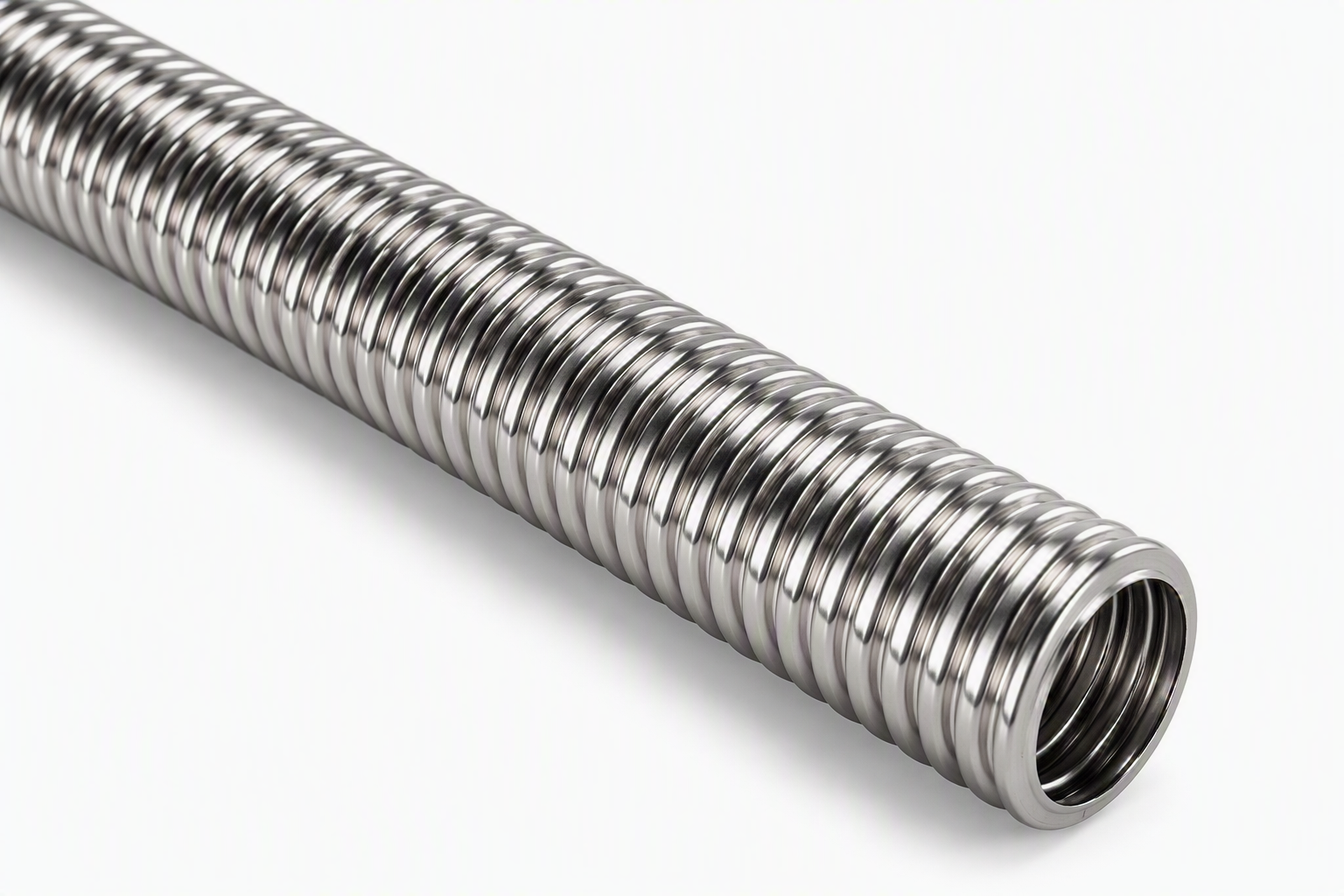

Erhältlich in den Größen DN12, DN16, DN20, DN25, DN32, DN40, DN50 INFOS Unser Edelstahlwellrohr ist sehr flexibel und eignet sich sehr gut bei bogenreichen Installationen. Es eignet sich zur Verwendung bei Heizungs- oder Solaranlagen, wird aber auch gerne zum Herstellen von Wärmetauschern verwendet. Durch die Verwendung von Edelstahlwellrohr haben Sie einen sehr geringen Montageaufwand. Rohr abschneiden, Mutter aufflanschen, fertig.  Bogenreiche Installationen sind nun kein Problem mehr. Durch seine hohe Flexibilität ist das Wellrohr in fast allen Bereichen einsetzbar. Z.B.:  in Luftschächten, Schornsteinen, auf dem Dach oder im Keller. Desweiteren können Sie unsere Rohre auch als flexibles Abgasrohr oder als Kabelschutzschlauch verwenden. Die passenden Verschraubungen finden Sie in Kategorie Verschraubungen & Verbinder. Hier können Sie wählen zwischen Schnellverschraubungen und normalen Verschraubungssets. Die passenden Verbinder finden Sie dort auch. Für eine rasche Montage ohne Werkzeug empfehlen wir unsere Schnellverschraubungs-Sets. Sie können die Verschraubungen auch direkt von uns montieren lassen. Bestellen sie dazu folgenden Artikel mit: Verschraubungen beidseitig montieren. Die gewünschten Verschraubungen wählen sie bitte hier aus und legen sie diese auch in den Warenkorb. Es gilt zu beachten, dass bei Edelstahlwellrohr immer mit flachdichtenden Verbindern (Doppelnippeln und Reduzierstücken) gearbeitet werden muss. Hier gilt die Ausnahme für Schnellverschraubungen. Die Schnellverschraubungen benötigen keine Flachdichtung.  Für den Anschluss einer Solaranlage mit Vor- und Rücklauf, empfehlen wir unsere flexiblen Solarleitungen (isolierte Edelstahl-Doppelwellrohre), die fertig isoliert mit integriertem Fühlerkabel und 4 Anschlussverschraubungen ausgeliefert werden.   Poolheizung:Dieses Jahr voll im Trend - den Pool mit Wellrohr und einem Feuerfass aufheizen.Ein paar Worte zu dem Thema. Grundsätzlich können sie alles nach eigenem Ermessen mit dem Wellrohr machen. Eine Empfehlung hierfür werden wir allerdings nicht aussprechen. Das Wellrohr (Edelstahl 1.4404) ist NICHT für chlorhaltiges Wasser geeignet. Hier kann keine Langlebigkeit garantiert werden. Zu der Frage, ob das Wellrohr dem offenen Feuer ausgesetzt werden darf. Hier empfehlen wir noch ein inneres Schutzblech zwischen dem Feuer und dem Edelstahlwellrohr.   TECHNISCHE DETAILS Material:Größe DN8 - DN50: Schlauch aus Austenitischem Edelstahl 1.4404 (Aisi 316L, V4A, Nirosta 4404)  Größe DN80: Edelstahl AISI 321, (V2A) Wellrohr-Größe DN8 DN12 DN16 DN20 DN25 DN32 DN40 DN50 DN80 Wärmetauscher m² pro lfm k. A. 0,078 0,112 0,134 0,174 0,25 0,272 0,355 k.A. Wasserinhalt Literpro lfm k. A. 0,164 0,264 0,394 0,644 1,15 1,6 2,4 k.A. Wandstärke in mm 0,15 0,18 0,18 0,18 0,22 0,25 0,25 0,25 k.A. Rohr-Durchmesser innen 7,7 12,25 16,2 20,3 25,4 34,3 40 50,2 80,1 Rohr-Durchmesser außen 11,2 16,8 21,5 26,8 32,3 41,1 49,5 60,52 93,7 Betriebsdruck in Bar 16 14 11 11 8 4 3 2,5 1 Verschraubungsgröße 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" k.A. Biegeradius 15 19 27 30 39 49 58 69 90   Fragen Sie auch nach unseren günstigen Konditionen bei Abnahme von kompletten Trommeln. Vorteile der Eigenlagerung: Projektbezogenes Abschneiden der benötigten Länge. Höhere Gewinnspanne durch kostengünstigen Einkauf. Keine Lieferzeit.   Bei Zuschnitten (Länge auf Kundenwunsch) handelt es sich um Sonderanfertigungen. (Ausgeschlossen sind 20, 30 und 50m) Sehen Sie auch unsere fertig vormontierten Edelstahlwellrohr Kollektorverbinder. Zum sofortigen Einbau inkl. 2 hochwertigen Flachdichtungen!Sonderanfertigungen sind vom Widerruf ausgeschlossen.

Erhältlich in den Größen DN8, DN12, DN16, DN20, DN25 INFOS Unser Edelstahlwellrohr ist sehr flexibel und eignet sich hervorragend für bogenreiche Installationen – ideal für Heizungs- oder Solaranlagen sowie für Wärmetauscher. Es reduziert den Montageaufwand erheblich. Einfach abschneiden, Verschraubung aufflanschen – fertig. Durch seine hohe Flexibilität ist es vielseitig einsetzbar, z. B. in Luftschächten, Schornsteinen, auf Dächern, im Keller oder als flexibles Abgasrohr bzw. Kabelschutzschlauch. Passende Verschraubungen finden Sie in der Kategorie Verschraubungen & Verbinder. Für eine werkzeuglose Montage empfehlen wir unsere Schnellverschraubungs-Sets. Montage-Service: Sie können die Verschraubungen auch direkt von uns montieren lassen. Hier bestellen. Bitte wählen Sie zusätzlich die gewünschten Verschraubungen und legen Sie diese mit in den Warenkorb. Wichtiger Hinweis: Edelstahlwellrohre müssen mit flachdichtenden Verbindern (Doppelnippel, Reduzierstücke) montiert werden. Ausnahme: Schnellverschraubungen benötigen keine Flachdichtung. Für Solaranlagen empfehlen wir unsere flexiblen Solarleitungen mit Isolierung, Fühlerkabel und 4 Anschlussverschraubungen. Poolheizung: Der Trend: Poolheizung mit Wellrohr & Feuerfass. Die Verwendung des Wellrohrs liegt in Ihrer Verantwortung. Nicht geeignet für chlorhaltiges Wasser. Keine Empfehlung unsererseits. Für Feuerkontakt empfehlen wir ein inneres Schutzblech zwischen Feuerquelle und Rohr. TECHNISCHE DETAILS Material: Größen DN8–DN25: Edelstahl 1.4404 (Aisi 316L, V4A) Größe DN80: Edelstahl AISI 321 (V2A) DNWandstärkeAußenØInnenØBiegeradiusBetriebsdruckWellungVerschraubung 80,15mm11,2mm7,7mm15mm16bareng3/8" 120,15mm16,2mm12,2mm19mm10bareng1/2" 160,20mm20,8mm15,6mm27mm10bareng3/4" 200,20mm24,9mm18,8mm30mm10bareng1" 250,20mm31,2mm24,8mm39mm10bareng1 1/4" 320,22mm41,1mm33,7mm49mm4bareng1 1/2" 400,25mm49,6mm40,7mm58mm3bareng2" 500,25mm60,3mm50,5mm69mm2bareng2 1/2" Fragen Sie auch nach unseren günstigen Konditionen bei Abnahme von kompletten Trommeln. Vorteile der Eigenlagerung: Projektbezogenes Abschneiden der benötigten Länge Höhere Gewinnspanne durch kostengünstigen Einkauf Keine Lieferzeit Bei Zuschnitten (Länge auf Kundenwunsch) handelt es sich um Sonderanfertigungen (Ausgenommen: 20, 30 und 50 m). Sehen Sie auch unsere vormontierten Kollektorverbinder. Inklusive 2 Flachdichtungen – sofort einbaufertig! Sonderanfertigungen sind vom Widerruf ausgeschlossen.
